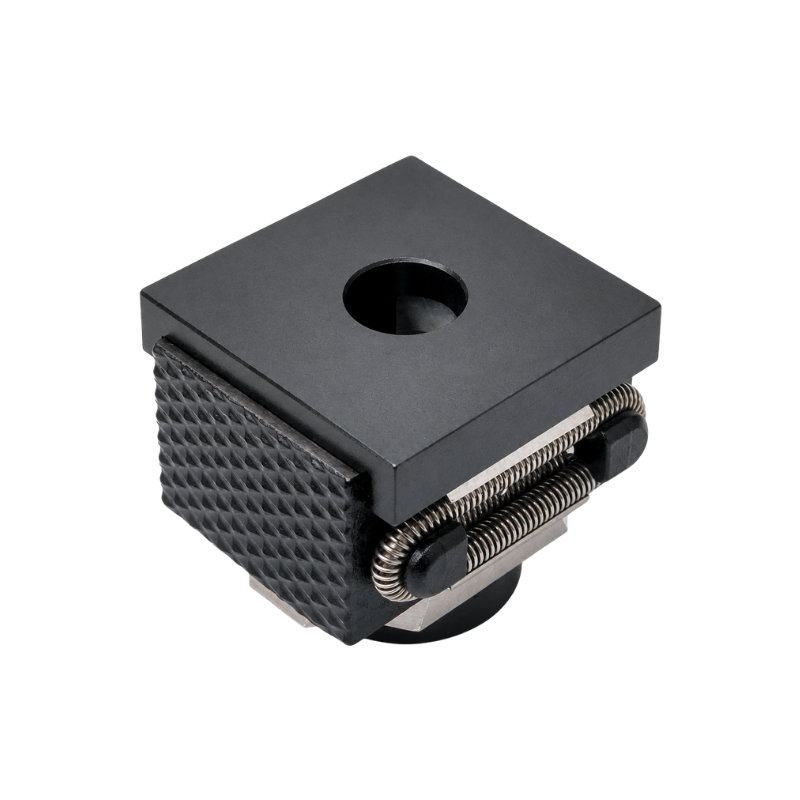

OK-Vise - Matalakiinnittimet - Yksikiilainen vetävä leukamalli (Single-Wedge Model)



OK-VISE® yksikiilainen vetävä leukamalli muodostaa vetävän kiinnitysvoiman, joka painaa työkappaleen alaspäin kiinnitysalustaa vasten. Tämä toimii vaihtoehtona sivuttaiselle kiinnitysvoimalle, jossa työkappaletta painetaan leukaa vasten.

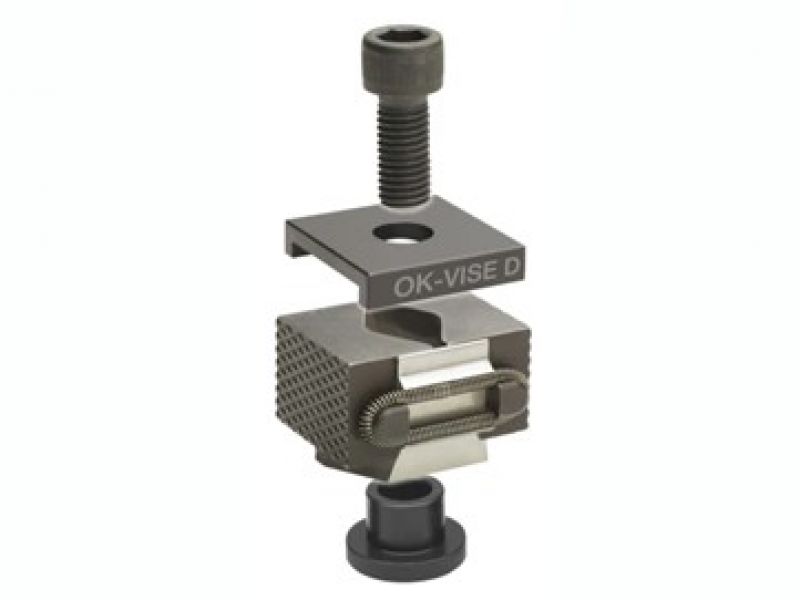

OK-VISE®-yksikiilainen vetävä leukamalli perustuu vakiomalliseen yksikiilaiseen kiinnittimeen (käännetty rakenne), joka on yhdistetty vetävään kiinnityssarjaan. Vetävä kiinnityssarja koostuu levystä ja holkista.



Yksikiilaisen vetävän leukamallin tärkeimmät erot kaksikiilaiseen vetävään leukamalliin verrattuna ovat:

• Saatavana on enemmän leukavaihtoehtoja ja kokoluokkia.
• Liikkeen kulma on jyrkempi.
• Kiinnittimen käyttöä on helppo testata sekä vetävällä kiinnityksellä että ilman sitä.



Ominaisuudet

• Muodostaa vetävän kiinnitysvoiman, joka painaa työkappaleen kiinnitysalustaa vasten.
• Perustuu vakiomalliseen yksikiilaiseen kiinnittimeen.
• Sisältää vetävän kiinnityssarjan (levy ja holkki).
• Saatavana useita leukavaihtoehtoja ja kokoluokkia.
• Liikkeen kulma on jyrkempi kuin kaksikiilaisessa mallissa.
• Mahdollistaa kiinnityksen testaamisen vetävällä ominaisuudella tai ilman sitä.

---

Saatavilla olevat mallit

OK-VISE® yksikiilaista vetävää leukamallia on saatavana useissa kokoluokissa.

Tuotekoodi	Kiinnitysalue	Puristusvoima	Kiristysmomentti	Paino
BK2-VT-PD	27-31 mm	25 kN	44 Nm	68 g
DK2-VT-PD	42-49 mm	65 kN	145 Nm	270 g
FK2-VT-PD	57-65 mm	110 kN	360 Nm	620 g



Tarvitsetko tarkemmat mittatiedot, mittapiirustukset tai STEP-mallit?

Tutustu valmistajan tuotesivuun, josta löydät kaikki tekniset tiedot, mittapiirustukset ja 3D-mallit.

→ Katso kaikki tekniset tiedot valmistajan sivuilta
