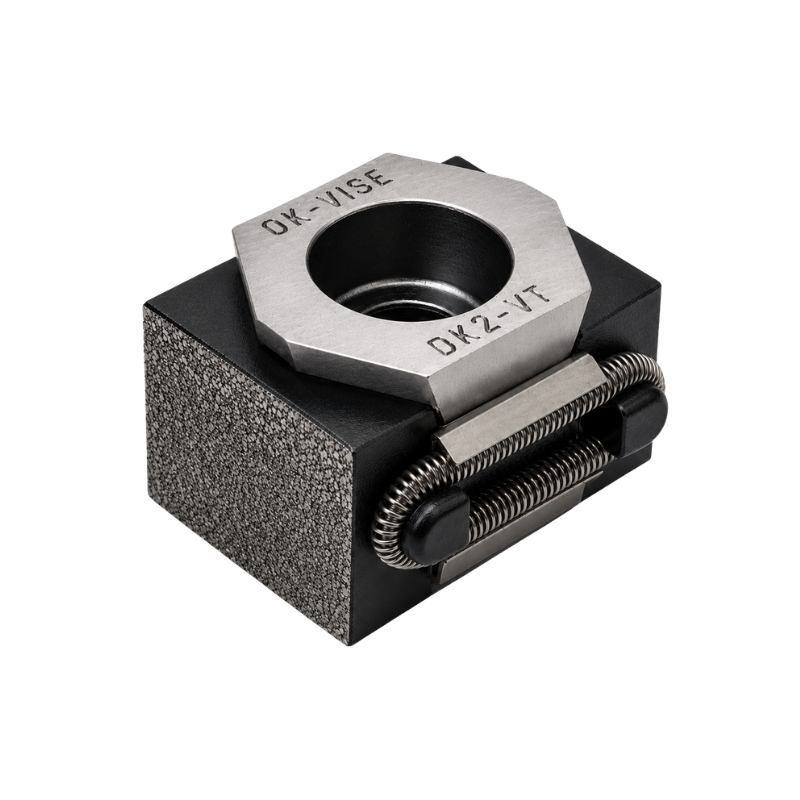

OK-Vise - Matalakiinnittimet - Volframikarbidipinnoitettu leukamalli (Tungsten Carbide Coated Model)



OK-VISE® volframikarbidipinnoitettu leukamalli on yksi OK-VISE®-tuoteperheen uusimmista matalaprofiilisista kiinnitinsuunnitteluista. Leuoissa käytettävä volframikarbidipinnoite yhdistää suuren kitkan ja hellävaraisen kiinnityksen, mikä tekee siitä erinomaisen valinnan vaativiin koneistussovelluksiin.

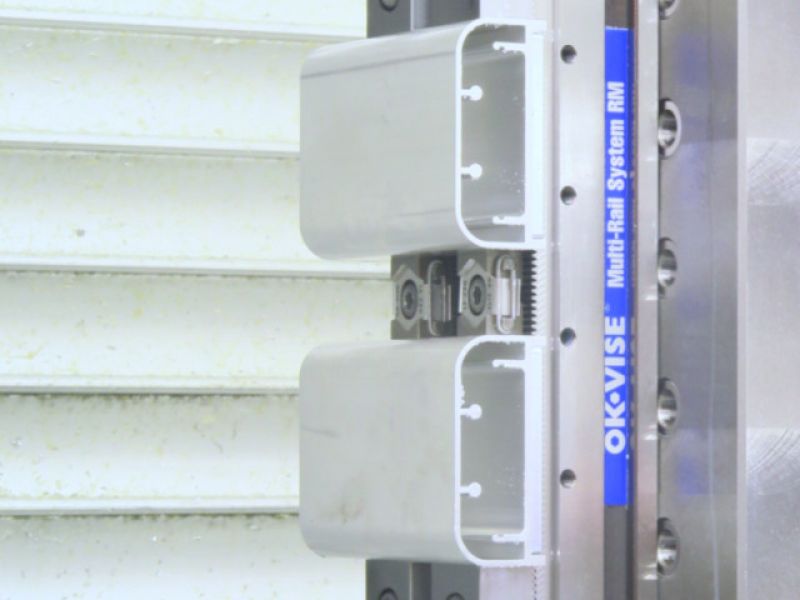

Tämä leukamalli soveltuu erityisesti kohteisiin, joissa näkyviä kiinnitysjälkiä ei sallita, mutta tarvitaan silti suuri kitka työkappaleen pitävään kiinnitykseen. Se on myös hyvä valinta ohutseinäisten työkappaleiden koneistukseen.

Volframikarbidipinnoitetut leuat saavuttavat tarvittavan pitovoiman pienemmällä kiristysvoimalla, mikä auttaa ehkäisemään työkappaleen muodonmuutoksia kiinnityksen aikana. Leukojen kitkakerroin terästä vasten on 0,28, mikä on lähes kaksinkertainen verrattuna sileisiin leukoihin, joiden kitkakerroin on 0,15.

Ominaisuudet

• Volframikarbidipinnoitetut leuat.
• Yksi OK-VISE®-tuoteperheen uusimmista matalaprofiilisista leukamalleista.
• Soveltuu kohteisiin, joissa näkyviä kiinnitysjälkiä ei sallita.
• Mahdollistaa suuren kitkan pienemmällä kiristysvoimalla.
• Soveltuu ohutseinäisten työkappaleiden koneistukseen.
• Auttaa ehkäisemään työkappaleen muodonmuutoksia kiinnityksen aikana.
• Kitkakerroin terästä vasten 0,28.

Saatavilla olevat mallit

OK-VISE® volframikarbidipinnoitettua leukamallia on saatavana useissa eri kokoluokissa. Valitse käyttökohteeseesi sopiva vaihtoehto työkappaleen koon ja kiinnitysvaatimusten mukaan.

Tuotekoodi	Kiinitysalue	Puristusvoima	Kiristysmomentti	Paino
AK2-VT-DO	20-25 mm	10 kN	10 Nm	22 g
BK2-VT-D	27-31 mm	25 kN	44 Nm	55 g
DK2-VT-D	42-49 mm	65 kN	145 Nm	180 g
DK2-VTI-D (inch)	1,65-1,92"	65 kN	145 Nm	6,34 oz
FK2-VT-D	57-64 mm	110 kN	360 Nm	465 g



Tarvitsetko tarkemmat mittatiedot, mittapiirustukset tai STEP-mallit?

Tutustu valmistajan tuotesivuun, josta löydät kaikki tekniset tiedot, mittapiirustukset ja 3D-mallit.
