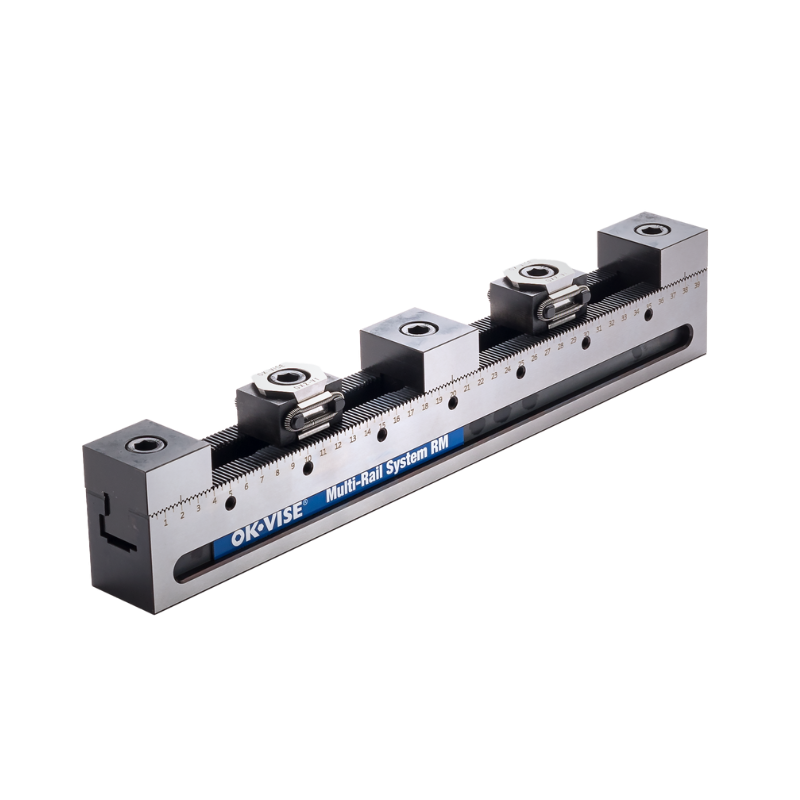

OK-Vise - Matalakiinnittimet - Multi-Rail RM



OK-VISE® Multi-Rail RM on joustava monikiinnitysjärjestelmä, joka on suunniteltu lisäämään tuotannon tehokkuutta ja joustavuutta. Järjestelmä mukautuu helposti erikokoisille työkappaleille, ja sen komponentit voidaan nopeasti uudelleenkäyttää sekä koota uudelleen erilaisiin kiinnityssovelluksiin.

Multi-Rail RM mahdollistaa useiden työkappaleiden samanaikaisen kiinnittämisen, mikä lyhentää asetusaikoja ja parantaa koneistuksen tuottavuutta. Modulaarisen rakenteensa ansiosta järjestelmä soveltuu sekä yksittäisten että useiden työkappaleiden tehokkaaseen kiinnittämiseen.

Ominaisuudet

• Joustava monikiinnitysjärjestelmä
• Soveltuu erikokoisille työkappaleille
• Modulaarinen rakenne
• Komponentit voidaan käyttää uudelleen erilaisissa kokoonpanoissa
• Lisää tuotannon joustavuutta ja tuottavuutta
• Mahdollistaa useiden työkappaleiden samanaikaisen kiinnittämisen
• Maksimikiinnitysvoima jopa 6 tonnia



Kokoonpanovaihtoehdot

Multi-Rail RM -järjestelmä on suunniteltu modulaariseksi. Vakiosettien lisäksi voit rakentaa käyttökohteeseesi sopivan kokonaisuuden yhdistelemällä Multi-Rail-tuoteperheen eri moduuleja.

Näin järjestelmä voidaan mukauttaa työkappaleen koon, kiinnityspisteiden ja tuotannon vaatimusten mukaisesti.

Tarvitsetko apua oikean kokoonpanon valinnassa? Asiantuntijamme auttavat mielellään sopivan ratkaisun löytämisessä.

Saatavilla olevat koot ja setit

Multi-Rail RM -järjestelmästä on saatavilla useita eri pituisia kiskoja sekä sileillä että hammastetuilla leuoilla varustettuja settikokonaisuuksia erilaisiin työkappaleisiin ja kiinnitystarpeisiin.

Tuotekoodi	Kiskon pituus	Leukatyyppi	Työkappaleita	Max kappalekoko
SRM-300-DS1S2	300 mm	Sileä	2	175 mm
SRM-400-DS2S3	400 mm	Sileä	4	190 mm
SRM-500-DS2S3	500 mm	Sileä	4	290 mm
SRM-600-DS2S3	600 mm	Sileä	4	390 mm
SRM-700-DS3S4	700 mm	Sileä	6	405 mm
SRM-800-DS3S4	800 mm	Sileä	6	505 mm
SRM-300-DR1R2	300 mm	Hammastettu	2	175 mm
SRM-400-DR2R3	400 mm	Hammastettu	4	190 mm
SRM-500-DR2R3	500 mm	Hammastettu	4	290 mm
SRM-600-DR2R3	600 mm	Hammastettu	4	390 mm
SRM-700-DR3R4	700 mm	Hammastettu	6	405 mm
SRM-800-DR3R4	800 mm	Hammastettu	6	505 mm



Huomio: Kaikki Multi-Rail RM -setit sisältävät reikämatriisipöydälle tarvittavan asennuspulttisarjan. T-urapöydälle asennettaessa tarvitaan erikseen tilattavat asennuskomponentit.

Tarvitsetko tarkemmat tekniset tiedot tai kaikki saatavilla olevat kokoonpanot?

→ Katso kaikki koot ja tekniset tiedot valmistajan sivuilta
