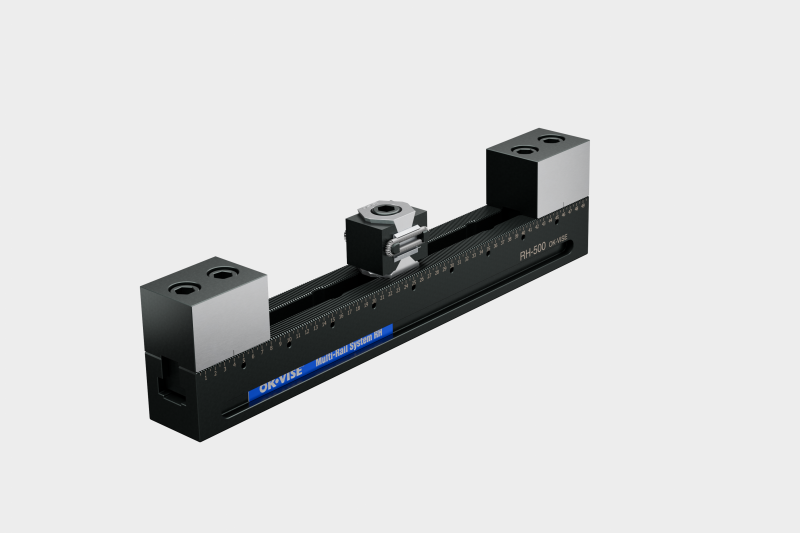

OK-Vise - Matalakiinnittimet - Multi-Rail RH



OK-VISE® Multi-Rail RH on tehokas ja joustava monikiinnitysjärjestelmä, joka on suunniteltu erityisesti vaativiin koneistussovelluksiin. Järjestelmä mukautuu helposti erikokoisille työkappaleille, ja sen modulaariset komponentit voidaan nopeasti uudelleenkäyttää sekä koota uudelleen erilaisiin kiinnityssovelluksiin.

Multi-Rail RH mahdollistaa useiden työkappaleiden samanaikaisen kiinnittämisen, mikä lyhentää asetusaikoja ja lisää tuotannon tehokkuutta. Suuren kiinnitysvoimansa ansiosta järjestelmä soveltuu erityisesti raskaisiin ja tarkkuutta vaativiin koneistuskohteisiin.

Ominaisuudet

• Joustava monikiinnitysjärjestelmä vaativaan koneistukseen
• Soveltuu erikokoisille työkappaleille
• Modulaarinen rakenne
• Komponentit voidaan käyttää uudelleen erilaisissa kokoonpanoissa
• Lisää tuotannon joustavuutta ja tuottavuutta
• Mahdollistaa useiden työkappaleiden samanaikaisen kiinnittämisen
• Yhteensopiva OK-VISE® F-sarjan kiinnitysmoduulien kanssa
• Maksimikiinnitysvoima jopa 10 tonnia

---

Kokoonpanovaihtoehdot

Multi-Rail RH -järjestelmä on suunniteltu modulaariseksi. Vakiosettien lisäksi voit rakentaa käyttökohteeseesi sopivan kokonaisuuden yhdistelemällä Multi-Rail-tuoteperheen eri moduuleja.

Näin järjestelmä voidaan mukauttaa työkappaleen koon, kiinnityspisteiden ja tuotannon vaatimusten mukaisesti.

Tarvitsetko apua oikean kokoonpanon valinnassa? Asiantuntijamme auttavat mielellään sopivan ratkaisun löytämisessä.

---

Saatavilla olevat koot ja setit

Multi-Rail RH -järjestelmästä on saatavilla useita eri pituisia kiskoja sekä sileillä että hammastetuilla leuoilla varustettuja settikokonaisuuksia erilaisiin työkappaleisiin ja kiinnitystarpeisiin.

Tuotekoodi	Kiskon pituus	Leukatyyppi	Kiinnittimiä	Työkappaleita	Max kappalekoko
SRH-400-FS1S2	400 mm	Sileä	1	2	220 mm
SRH-500-FS1S2	500 mm	Sileä	1	2	320 mm
SRH-600-FS2S3	600 mm	Sileä	2	4	300 mm
SRH-700-FS2S3	700 mm	Sileä	2	4	400 mm
SRH-800-FS2S3	800 mm	Sileä	2	3	500 mm
SRH-400-FR1R2	400 mm	Hammastettu	1	2	220 mm
SRH-500-FR1R2	500 mm	Hammastettu	1	4	320 mm
SRH-600-FR2R3	600 mm	Hammastettu	2	4	300 mm
SRH-700-FR2R3	700 mm	Hammastettu	2	4	400 mm
SRH-800-FR2R3	800 mm	Hammastettu	2	4	500 mm



Huomio: Kaikki Multi-Rail RH -setit sisältävät reikämatriisipöydälle tarvittavan asennuspulttisarjan. T-urapöydälle asennettaessa tarvitaan erikseen tilattavat asennuskomponentit.

Tarvitsetko tarkemmat tekniset tiedot tai kaikki saatavilla olevat kokoonpanot?

→ Katso kaikki koot ja tekniset tiedot valmistajan sivuilta
