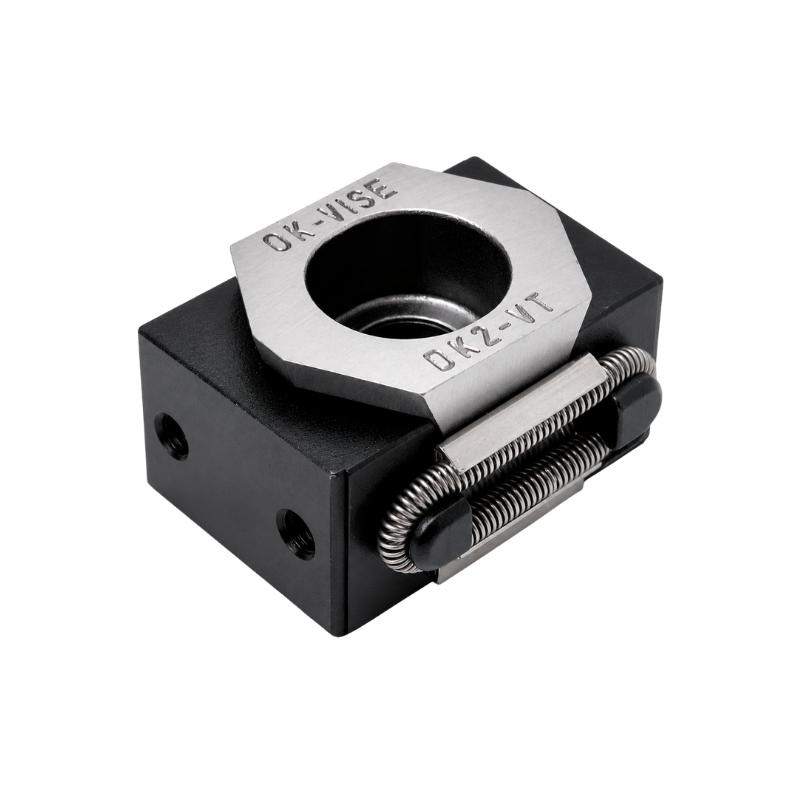

OK-Vise - Matalakiinnittimet - Lisäpalamalli (Additional Piece Model)



OK-VISE® lisäpalamalli soveltuu erityisesti lyhyiden tuotantosarjojen koneistukseen sekä käyttökohteisiin, joissa työkappaleen muoto muuttuu usein.

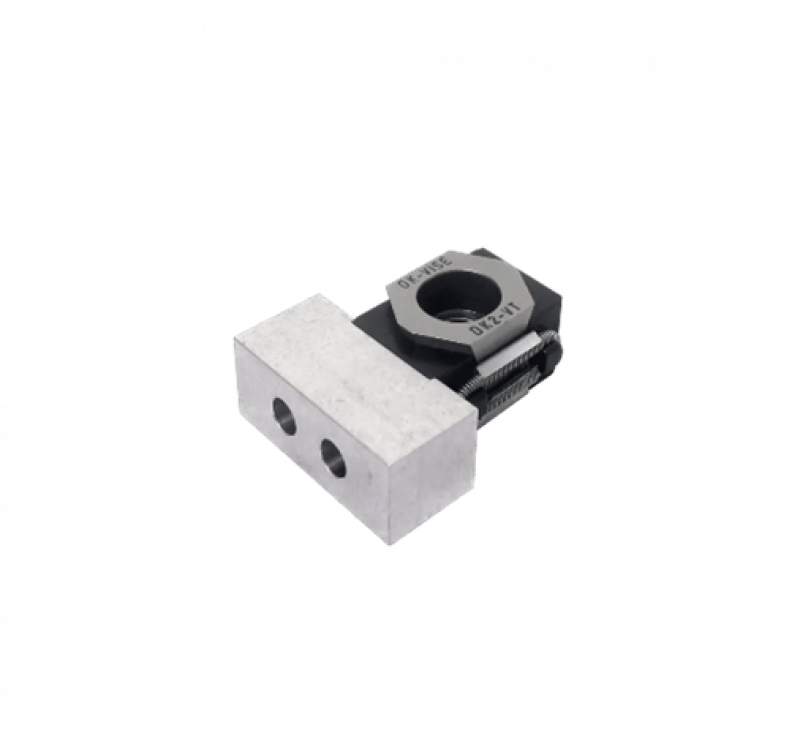

Leukojen sivuun on koneistettu M5-sisäkierteet, joiden ansiosta erilaiset lisäpalat voidaan kiinnittää nopeasti ja helposti kuusiokoloruuveilla. Lisäpalat voidaan myös koneistaa käyttökohteen mukaisesti haluttuun muotoon.

Lisäpaloja voidaan valmistaa useista eri materiaaleista, kuten muovista, alumiinista tai teräksestä, riippuen työkappaleen materiaalista.

M5-kierteen pituudet

• B-kokoinen kiinnitin: 4 mm
• D- ja F-kokoiset kiinnittimet: 7 mm

Huom. Lisäpaloja on saatavana useissa eri kokoluokissa. Vakiona ne valmistetaan alumiinista, mutta saatavana on myös teräksisiä vaihtoehtoja.

Ominaisuudet

• Soveltuu lyhyisiin tuotantosarjoihin.
• Soveltuu käyttökohteisiin, joissa työkappaleen muoto muuttuu usein.
• M5-sisäkierteet lisäpalojen kiinnittämistä varten.
• Lisäpalat voidaan koneistaa haluttuun muotoon.
• Lisäpaloja saatavana alumiinista tai teräksestä.

---

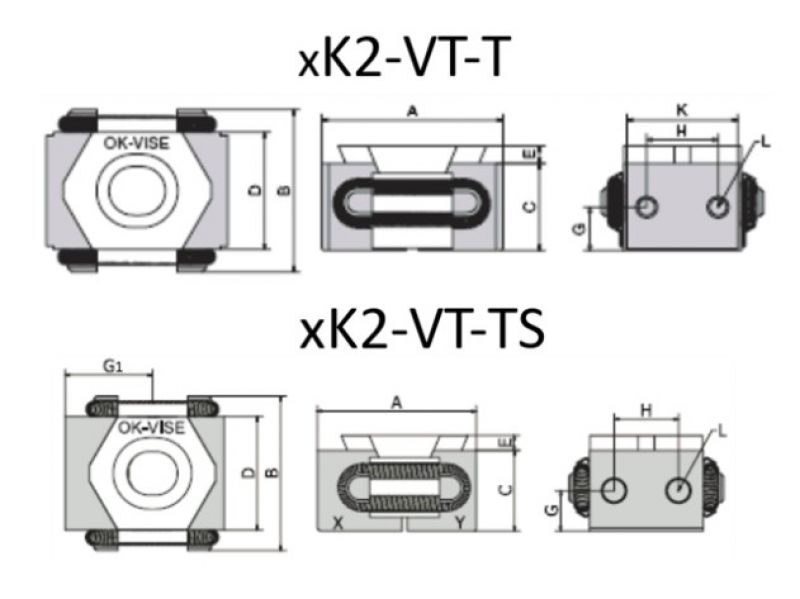

Saatavilla olevat mallit

OK-VISE® lisäpalamallia on saatavana kahdessa eri mallisarjassa.

Lisäpala (Additional Piece)

Tuotekoodi	Leukatyyppi	Puristusvoima	Kiristysmomentti	Paino
BK2-VT-T	Lisäpala	22 kN	43 Nm	60 g
DK2-VT-T	Lisäpala	55 kN	145 Nm	200 g
DK2-VTI-T	Lisäpala (inch)	55 kN	145 Nm	7,05 oz
FK2-VT-T	Lisäpala	100 kN	360 Nm	480 g



Lisäpala + sileä leuka (Additional Piece / Smooth)

Tuotekoodi	Leukatyyppi	Puristusvoima	Kiristysmomentti	Paino
BK2-VT-TS	Lisäpala / Sileä	22 kN	43 Nm	62 g
DK2-VT-TS	Lisäpala / Sileä	55 kN	145 Nm	192 g
DK2-VTI-TS	Lisäpala / Sileä (inch)	55 kN	145 Nm	6,8 oz
FK2-VT-TS	Lisäpala / Sileä	100 kN	360 Nm	475 g



Tarvitsetko tarkemmat mittatiedot, mittapiirustukset tai STEP-mallit?

Tutustu valmistajan tuotesivuun, josta löydät kaikki tekniset tiedot, mittapiirustukset ja 3D-mallit.
