OK-Vise - Matalakiinnittimet - Koneistettava leukamalli (Machinable Model)

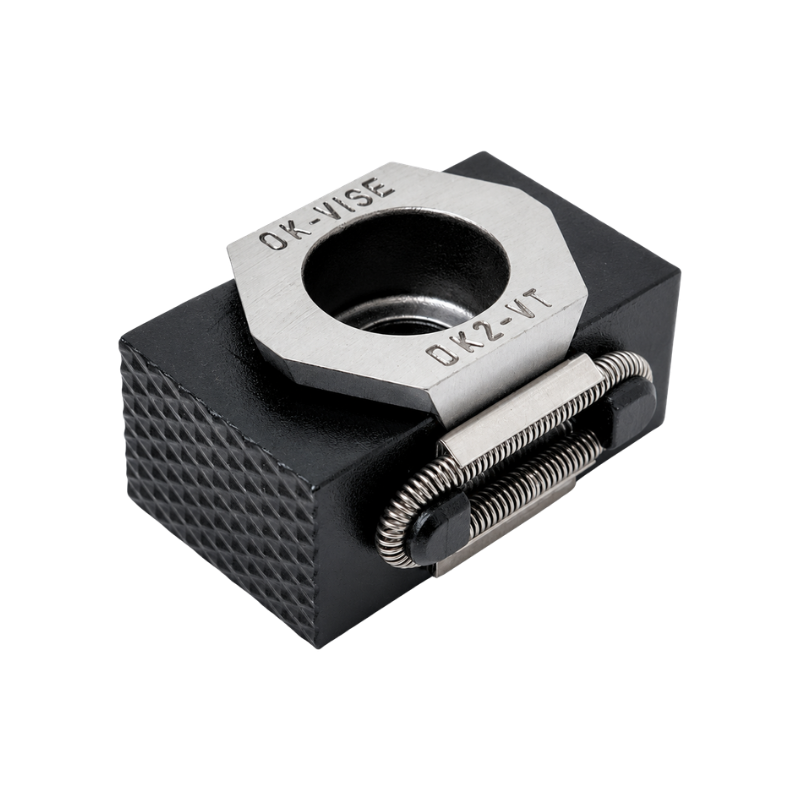

OK-VISE® koneistettava leukamalli on tarkoitettu käyttökohteisiin, joissa tarvitaan työkappaleeseen tarkasti sopiva, yksilöllisesti muokattu leuka.

Kiinnittimissä on korotetut leuat, jotka voidaan koneistaa työkappaleen geometrian mukaisiksi. Pienin leukamalli voidaan koneistaa enintään 3 mm ja suuremmat leukamallit enintään 5 mm.

• B-kokoinen kiinnitin: enintään 3 mm
• D- ja F-kokoiset kiinnittimet: enintään 5 mm

Suosittu vaihtoehto on malli, jossa toinen leuka on koneistettava ja toinen sileä (+3S ja +5S).

Ominaisuudet

• Soveltuu yksilöllisesti muokattavaa leukaa vaativiin käyttökohteisiin.
• Korotetut leuat voidaan koneistaa työkappaleen geometrian mukaisesti.
• B-koko voidaan koneistaa enintään 3 mm.
• D- ja F-koot voidaan koneistaa enintään 5 mm.
• Saatavana myös mallit, joissa toinen leuka on koneistettava ja toinen sileä.

---

Saatavilla olevat mallit

OK-VISE® koneistettavaa leukamallia on saatavana useissa kokoluokissa sekä täysin koneistettavana että koneistettava/sileä -yhdistelmänä.

Tuotekoodi	Leukatyyppi	Kiinnitysalue	Puristusvoima	Kiristysmomentti	Paino
BK2-VT+3	Koneistettava	33-37 mm	22 kN	43 Nm	70 g
BK2-VT+3S	Koneistettava / Sileä	30-34 mm	22 kN	43 Nm	65 g
DK2-VT+5	Koneistettava	52-59 mm	55 kN	145 Nm	235 g
DK2-VT+5S	Koneistettava / Sileä	47-54 mm	55 kN	145 Nm	210 g
DK2-VTI+5S (tuumamalli)	Koneistettava / Sileä	1,85-2,12"	55 kN	145 Nm	210 g
FK2-VT+5	Koneistettava	67-75 mm	100 kN	360 Nm	550 g
FK2-VT+5S	Koneistettava / Sileä	62-70 mm	100 kN	360 Nm	500g



Tarvitsetko tarkemmat mittatiedot, mittapiirustukset tai STEP-mallit?

Tutustu valmistajan tuotesivuun, josta löydät kaikki tekniset tiedot, mittapiirustukset ja 3D-mallit.
