OK-Vise - Matalakiinnittimet - Kaksikiilainen vetävä leukamalli (Double-Wedge Model)



OK-VISE® kaksikiilainen vetävä leukamalli muodostaa vetävän kiinnitysvoiman, joka painaa työkappaleen alaspäin kiinnitysalustaa vasten. Tämä toimii vaihtoehtona sivuttaiselle kiinnitysvoimalle, jossa työkappaletta painetaan leukaa vasten.

Kaksikiilainen vetävä leukamalli on perinteisin vetävän kiinnityksen ratkaisu. Se on saatavana sekä hammastetulla että sileällä leukavaihtoehdolla.

Siinä missä yksikiilaiset kiinnittimet pitävät työkappaleen paikallaan estäen sen liikkeen ylös- ja alaspäin, kaksikiilainen malli muodostaa vetävän vaikutuksen, joka painaa työkappaleen kiinnitysalustaa vasten.

F-kokoinen malli tarjoaa jopa 150 kN:n puristusvoiman ja on OK-VISE®-matalaprofiilikiinnittimien tehokkain malli.

Ominaisuudet

• Muodostaa vetävän kiinnitysvoiman, joka painaa työkappaleen kiinnitysalustaa vasten.
• Vaihtoehto sivuttaiselle kiinnitysvoimalle.

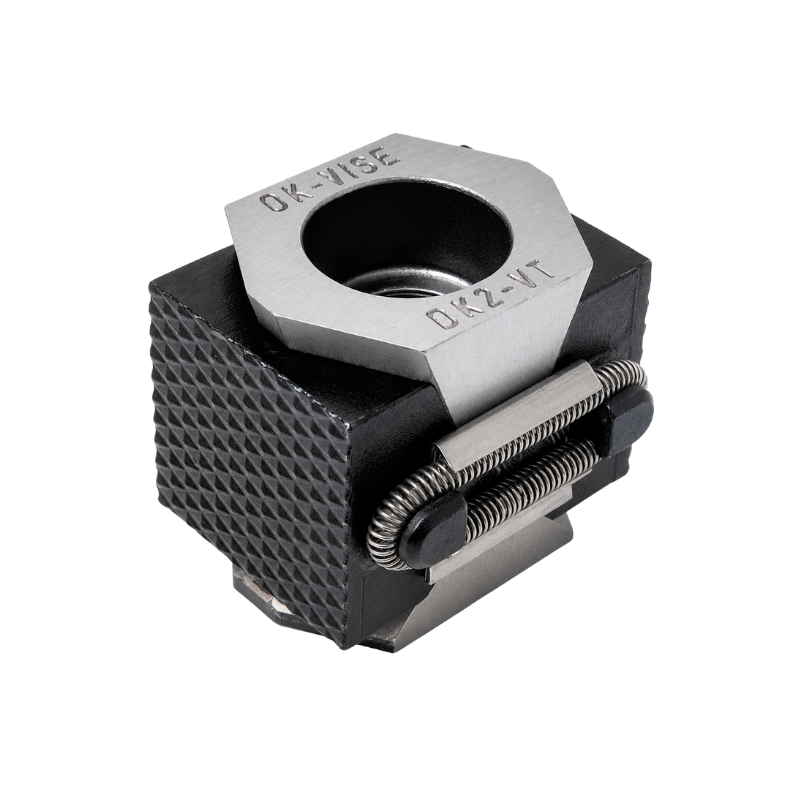

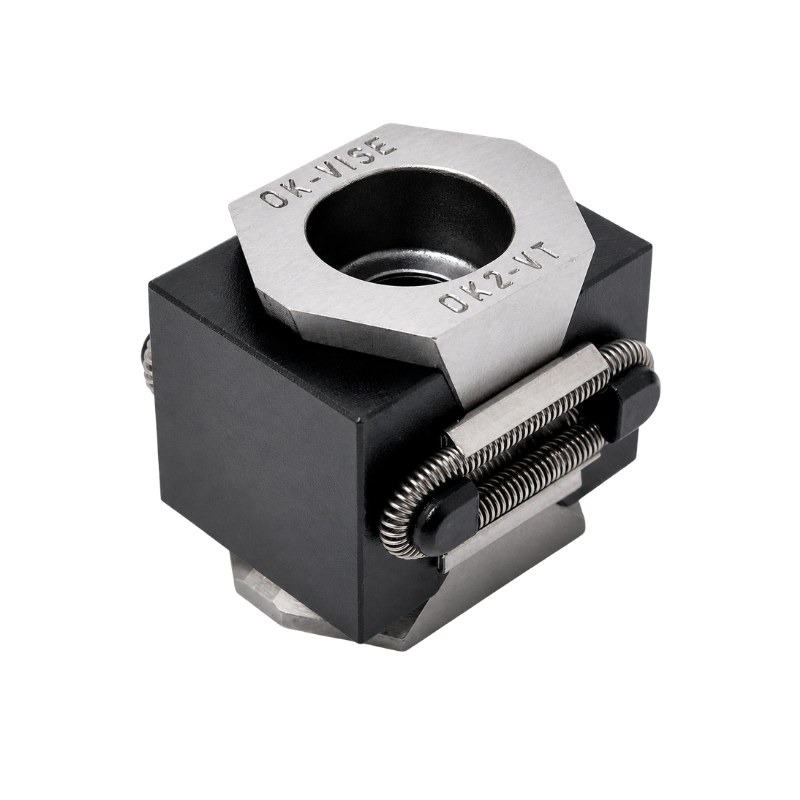

• Saatavana hammastetulla tai sileällä leukavaihtoehdolla.
• F-kokoinen malli tuottaa jopa 150 kN:n puristusvoiman.

---

Saatavilla olevat mallit

OK-VISE® kaksikiilaista vetävää leukamallia on saatavana useissa kokoluokissa sekä hammastetulla että sileällä leukavaihtoehdolla.

Tuotekoodi	Leukatyyppi	Kiinnitysalue	Puristusvoima	Kiristysmomentti	Paino
DK2-WT	Hammastettu	42-49 mm	90 kN	145 Nm	275 g
DK2-WTI (tuumamalli)	Hammastettu	1,61-1,92"	90 kN	145 Nm	9,70 oz
DK2-WT-S	Sileä	41-48 mm	90 kN	145 Nm	275 g
DK2-WTI-S (tuumamalli)	Sileä	1,64-1,88"	90 kN	145 Nm	9,70 oz
FK2-WT	Hammastettu	58-66 mm	150 kN	360 Nm	730 g
FK2-WT-S	Sileä	58-66 mm	150 kN	360 Nm	730 g



Tarvitsetko tarkemmat mittatiedot, mittapiirustukset tai STEP-mallit?

Tutustu valmistajan tuotesivuun, josta löydät kaikki tekniset tiedot, mittapiirustukset ja 3D-mallit.
