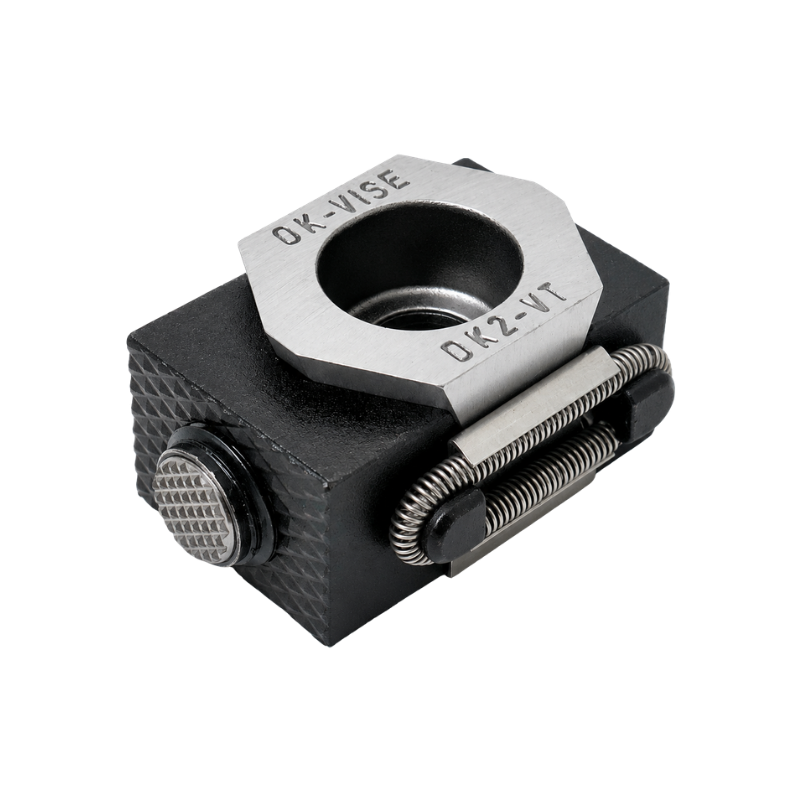

OK-Vise - Matalakiinnittimet - Itsesäätyvä leukamalli (Self-Adjustable Model)



OK-VISE® itsesäätyvä leukamalli on erinomainen valinta työkappaleille, joissa on epäsäännöllinen muoto.

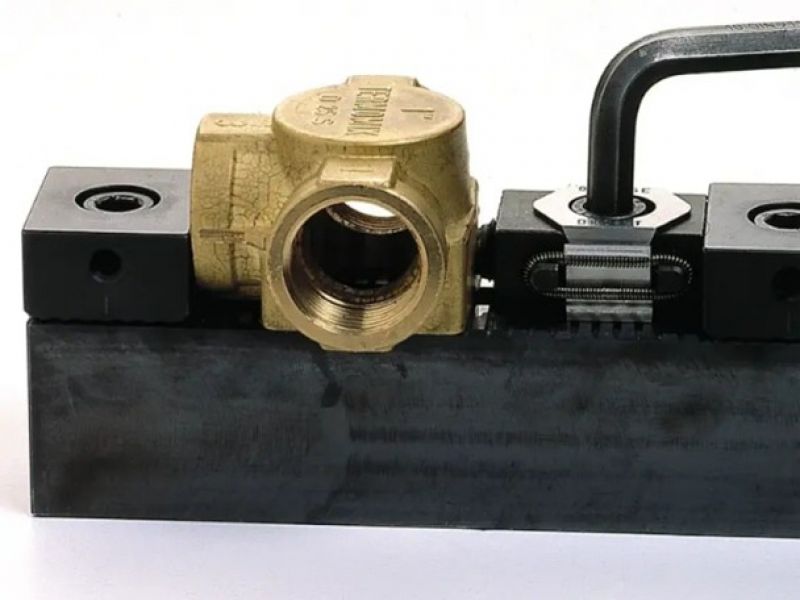

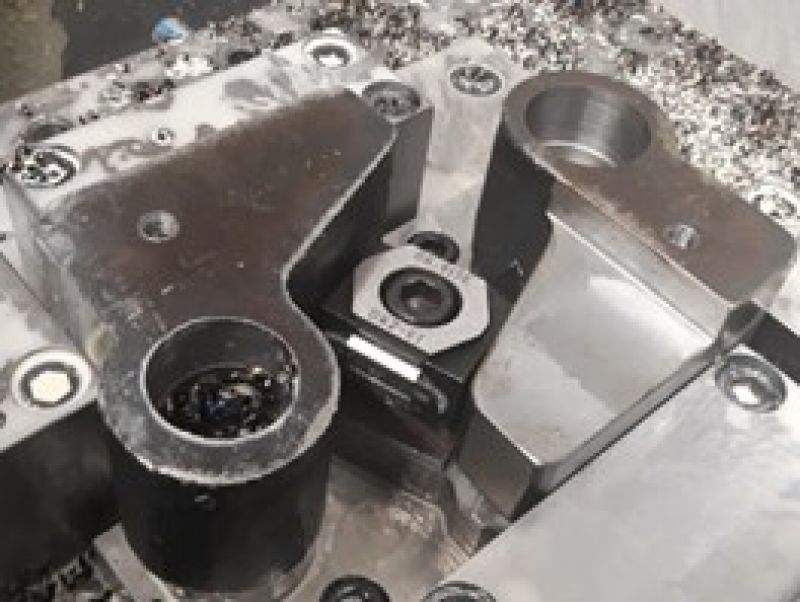

Kiinnittimessä on leukaan asennettu itsesäätyvä pallopaineruuvi. Ruuvin päässä oleva teräskuula on varustettu kiertosuojauksella, jonka ansiosta kuula voi mukautua jopa 9 asteen kulmaan. Tämä tekee epäsäännöllisen muotoisten kappaleiden ja valukappaleiden kiinnittämisestä joustavampaa.

Uusimmissa -E-malleissa itsesäätyvä kuula on molemmissa leuoissa.

Ominaisuudet

• Soveltuu epäsäännöllisen muotoisille työkappaleille.
• Leukaan asennettu itsesäätyvä pallopaineruuvi.
• Teräskuula kiertosuojauksella.
• Kuula mukautuu jopa 9° kulmaan.
• Helpottaa epäsäännöllisten kappaleiden ja valukappaleiden kiinnittämistä.

Uusimmissa -E-malleissa itsesäätyvä kuula on molemmissa leuoissa.

---

Saatavilla olevat mallit

OK-VISE® itsesäätyvää leukamallia on saatavana useissa eri kokoluokissa ja leukavaihtoehdoissa.

Tuotekoodi	Leukatyyppi	Kiinnitysalue	Puristusvoima	Kiristysmomentti	Paino
BK2-VT-B	Itsesäätyvä / Hammastettu	33-37 mm	22 kN	43 Nm	64 g
BK2-VT-E	Itsesäätyvä	39-43 mm	22 kN	43 Nm	72 g
DK2-VT-B	Itsesäätyvä / Hammastettu	52-59 mm	55 kN	145 Nm	212 g
DK2-VT-E	Itsesäätyvä	62-69 mm	55 kN	145 Nm	242 g
DK2-VTI-E (tuumamalli)	Itsesäätyvä	2,44-2,72"	55 kN	145 Nm	8,54 oz



Tarvitsetko tarkemmat mittatiedot, mittapiirustukset tai STEP-mallit?

Tutustu valmistajan tuotesivuun, josta löydät kaikki tekniset tiedot, mittapiirustukset ja 3D-mallit.
